光泽度仪有几种光路？光泽度仪角度有哪些？

光泽度仪主要用于平面物体表面反射光能力的物理量化，其根据测量光路结构及测量角度的不同，可以分为不同的类型。那么，光泽度仪有几种光路？光泽度仪角度有哪些？本文对光泽度仪光路及测量角度做了简要的介绍。

光泽度仪光路结构介绍：

光泽度计是利用光反射的原理对样品的光泽度进行测量，在规定入射角和规定光束的条件下照射样品，得到镜向反射角方向的光束。用光泽度计测定试样表面反射光通量与入射光通量的比值，即用反射率来评定表面光泽的强弱。光泽度计由光源、透镜、接受器和显示仪表等组成。

按光泽度计的照明光束和接收光束分，光泽度计有两类：一类是平行光路，另一类是会聚光路。按入射角分：有定角式和变角式两种。

从光源发出的光，经过照明透镜正确地照到样品上，由接收透镜在镜面反射方向上将光束送给探测器，将光信号转换成电信号，经放大等处理后输出，完成光泽度的测试。

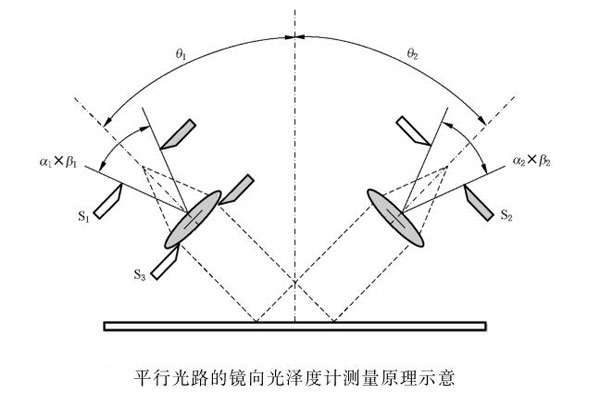

下图所示为平行光照明的光路图。

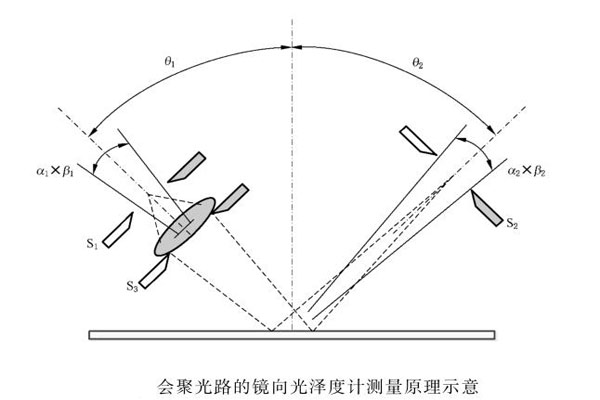

下图所示为会聚光照明的光路图。

其中：θ1——入射角；θ2——反射角；α1——测量平面（由入射光轴及反射光轴组成的平面）内的入射张角；α2——测量平面内的反射张角；β1——垂直于测量平面的人射张角；β2——垂直于测量平面的反射张角；S1——人射方视场光阑；S2——反射方视场光阑；S3——孔径光阑

探测器通常校正为具有y（λ）光谱响的特性。

光泽度仪测量角度介绍：

光泽度仪作为光电仪器，主要用于物体表面光泽度的测定。它一般由光泽探测头和读数装置两部分组成。它内装一个白炽光源、一个聚光镜和一个投影仪或源镜头。这些器件产生的入射光束直接照射到试样上，由一台灵敏的光电检测器汇集反射光并产生一个电信号，信号放大后激发一只模拟仪表或数字显示式仪表以示出光泽度值。根据入射光的角度不同，可分为20°、45°、60°、75°、85°镜面光泽。

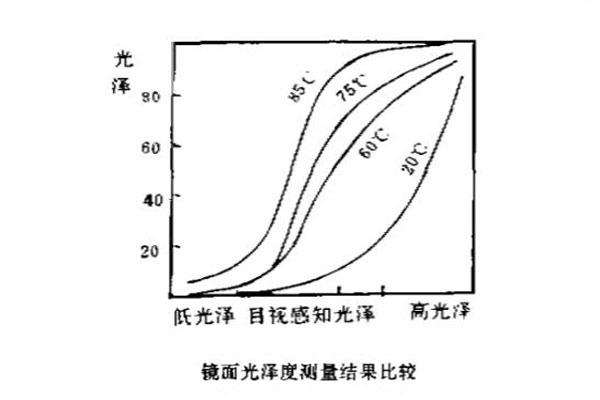

光泽度是表征物体表面定向反射特征的，因而和测量角密切相关，测量角的规定原则是建立在大量的目视光泽感分级与仪器的相关性实验基础上的。根据菲涅耳公式可知，不同角度测量镜面光泽的结果不同，如下图所示。

由上图可知，对于低光泽表面（10以下）60°测量角丧失了辨别能力，而85°测量角则适用，对于光泽度在70以上的高光泽表面，60°测量角也丧失了辨别能力，此时，应用20°测量角。所以，在一般情况下，60°测量角适用于所有的样品，但是，对于光泽度值（60°测量角时）高于70或低于30个光泽单位时，采用20°或85°测量角方法更合适。因此，合理的选择测量角，能够保证被测试样在高、中、低各光泽范围内，样品光泽度略有差异也能分辨清楚，有利于产品的质量评定和分级。
